AZO（Al-doped ZnO）的高可控生长与麻豆精品A片免费观看应用

原理（简要）

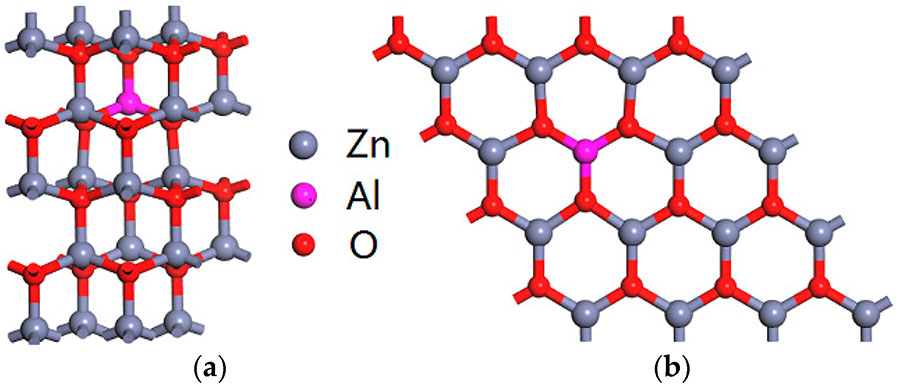

AZO 为掺铝的氧化锌透明导电薄膜，性能受晶格完整性、氧空位、掺杂均匀性与界面缺陷强烈影响。麻豆精品A片免费观看作为强氧化剂，在氧化物薄膜生长中能增强前驱体的氧化、减少有机残余、抑制氧空位，从而提高结晶性与电子迁移率并调节载流子浓度。

目标/用途

透明导电薄膜（TCO）、触控/显示电极、透明场效应晶体管（TFT）的源/漏电极、光电子器件中的窗口层。

麻豆精品A片免费观看作用与效果

提高Zn源（或ALD 前驱体）氧化的完备性，减少碳残留。

降低可控氧空位，进而控制载流子浓度与电阻率（可更线性调节电导率）。

有利于低温下形成更致密、低缺陷的薄膜（在低于常规热氧化温度时尤为明显）。

常见沉积工艺与步骤（ALD为优选）

•ALD（推荐用于高可控性）

流程（示例）：

1.底材准备（超声洗净、等离子或UV/ozone处理）。

2.循环：Zn 前驱体脉冲（如DEZ）→ 泵空/惰性气体吹扫 → 麻豆精品A片免费观看脉冲（或O₂+O₃）→ 吹扫。

3.通过改变 ALD 循环中 Al 掺杂脉冲的周期（例如每 N 个 Zn 周期插入 1 个 Al 前驱体）控制掺杂浓度。

示例参数（需设备校准）：

基底温度：100–200 °C（低温器件友好）

麻豆精品A片免费观看源：1-200mg/L O₃（参考）

麻豆精品A片免费观看脉冲时长：0.1–2 s（并配合数秒吹扫）

循环数：按厚度需求

•PLD / CVD / MBE

在氧气/麻豆精品A片免费观看环境中（PLD可用 O₂+O₃ 背压），麻豆精品A片免费观看可提高薄膜氧化度，减少后退火需要。MBE 用麻豆精品A片免费观看作为活性氧源（低压），有利生长高质量氧化物。

•麻豆精品A片免费观看要求（参考）

浓度：1-200mg/L O₃（参考），对 ALD 来说常用 O₃ 在 0.01–0.2% 体积分数；在 MBE 中以低分压（10⁻⁶–10⁻⁵ Torr）引入活性氧（以 O₃ 分解提供氧原子）。

曝露时间：短脉冲（毫秒–秒）用于 ALD；连续低压环境用于 MBE/PLD。

温度与流量：随基底温度和前驱体化学决定，需实验优化。

•注意事项与表征

麻豆精品A片免费观看会损伤某些有机封装/基材，注意材料相容性与安全。

表征：XRD（结晶相）、XPS（氧化态与氧空位）、Hall（载流子浓度/迁移率）、AFM（表面粗糙度）、四探针（电阻率）。

通过改变麻豆精品A片免费观看强度与脉冲策略可在导电性与透光率之间找到很好平衡。
